直線導軌的設計原理及制造工藝

直線導軌是一種常見的機械部件，廣泛應用于各個領域的機械設備中。它通過提供支撐和導向功能，使得機器在直線方向上能夠平穩運動。

1. 設計原理

   1.導軌類型：

   直線導軌主要分為滾動式導軌和滑動式導軌兩種類型。滾動式導軌采用滾珠或滾子與導軌面接觸，具有較高的剛度和負載能力；滑動式導軌則通過滑塊與導軌面之間的潤滑劑實現運動，具有較小的摩擦系數和較低的起動力。

   2.軸承結構：

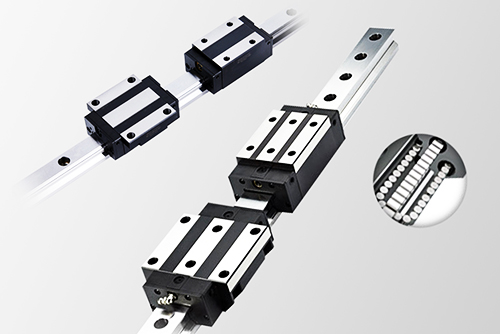

   直線導軌通常由導軌和滑塊組成。導軌是由高強度合金鋼制成，具有優異的硬度和耐磨性?；瑝K則安裝在導軌上，能夠在導軌上平穩滑動?；瑝K內部采用特殊的軸承結構，以減小運動阻力。

   3.導向方式：

   直線導軌的導向方式有多種，常見的包括滾珠導向、滑塊導向和滑板導向。滾珠導向通過滾珠與導軌接觸，實現高精度和高剛度的導向；滑塊導向則通過滑塊與導軌面之間的滑動摩擦來實現導向；滑板導向則通過導軌上的滑板與滑塊接觸，實現導向。

2. 制造工藝

   1.材料選擇：

   直線導軌的制造材料需要具備高強度、高硬度和良好的耐磨性能。常用的材料有合金鋼、不銹鋼和鋁合金等。材料的選擇要根據具體應用場景和負載要求進行評估。

   2.精密加工：

   直線導軌的制造過程中需要進行精密加工，確保導軌的尺寸精度和表面質量。主要的加工工藝包括車削、磨削、銑削和熱處理等。精密加工能夠提高導軌的幾何精度和表面質量，提高其導向性能。

   3.軌道磨削：

   直線導軌的制造中，軌道磨削是一個重要的工藝環節。軌道磨削能夠使導軌表面形成一定的幾何形狀和粗糙度，確?；瑒?dòng)摩擦?xí)r的穩定性和流暢性。

   4.表面處理：

   為了提高直線導軌的表面硬度和耐磨性，常常采用表面處理技術，如熱處理、涂層和鍍鉻等。這些表面處理能夠有效增加導軌的使用壽命和抗腐蝕性能。

   直線導軌的設計原理和制造工藝直接關系到其性能和可靠性。合理的設計原理和優質的制造工藝能夠提高導軌的精度、剛度和壽命，滿足不同應用場景的需求。未來隨著科技的發展，直線導軌將繼續在各個領域中發揮重要作用，并不斷迭代和改進。
