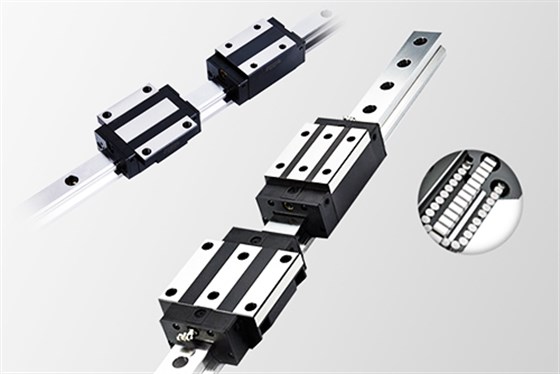

重載法蘭導軌滑塊作為重型機械中的關鍵部件，在設備性能提升和穩定運行方面扮演著至關重要的角色。其運行精度直接影響到機械設備的定位精度、加工精度以及整體性能。本文將從材料選擇、結構設計、潤滑系統、制造工藝及精度控制等方面，深入探討提高重載法蘭導軌滑塊運行精度的關鍵技術。

一、材料選擇

重載法蘭導軌滑塊在高速運動下需承受巨大的載荷和頻繁的摩擦，因此，材料的選擇至關重要。為了確保其優異的機械性能和穩定的化學性能，通常采用高強度、高剛性的材料，如高碳鋼、不銹鋼或合金鋼等。這些材料不僅具有良好的承載能力和抗沖擊性能，還能在極端工作條件下保持穩定的性能。

在材料選擇的基礎上，通過淬火、回火等熱處理工藝，可以進一步調整材料的組織結構和性能，提高導軌滑塊的硬度、強度和耐磨性。這些熱處理工藝確保了導軌滑塊在高速運動下能夠抵抗變形和磨損，保持穩定的運行狀態，從而提高其運行精度。

二、結構設計

重載法蘭導軌滑塊的結構設計對于其穩定性和精度具有決定性的影響。為了增加接觸面積、降低單位面積的受力，重載法蘭導軌滑塊常采用雙列或四列滾珠（或滾柱）設計。這種設計不僅提高了承載能力，還使得滑塊在運動中更加平穩，減少了振動和噪音，從而提高了運行精度。

此外，歌德式結構設計也是一種有效的手段。滾道設計成哥德式結構，接觸角為45°，以實現四方向等載荷的效果。這種設計不僅提高了導軌滑塊的承載能力，還使其在運動過程中更加平穩，進一步提升了精度。通過優化結構設計，重載法蘭導軌滑塊能夠更好地適應復雜的工況，確保設備的穩定運行。

三、潤滑系統

潤滑系統是重載法蘭導軌滑塊在高速運動中保持穩定性和精度的關鍵。合理的潤滑方式能夠顯著降低摩擦系數和磨損，提高導軌滑塊的承載能力和精度。在高負荷、高速度的工作環境下，油潤滑因其散熱效果好、摩擦系數低等優點而被廣泛應用。

為了確保潤滑系統的有效性，需要設計合理的油道和油槽，確保潤滑油能夠均勻、充分地分布在導軌和滾珠（或滾柱）之間，形成一層油膜，減小摩擦阻力，降低磨損。同時，定期更換潤滑油，保持潤滑系統的清潔和良好狀態，也是確保重載法蘭導軌滑塊在高速運動中穩定性的重要措施。

四、制造工藝與精度控制

重載法蘭導軌滑塊的制造工藝和精度控制同樣對其在高速運動中的穩定性和精度產生重要影響。在制造過程中，采用精密加工技術和先進的制造工藝，可以確保導軌滑塊的尺寸精度和形狀精度。通過熱處理技術和表面處理技術，可以進一步提高導軌滑塊的硬度和耐磨性，從而滿足高速運動中的性能要求。

精度控制方面，需要嚴格控制導軌滑塊的各項幾何參數，如滑塊頂面中心對導軌基準底面的平行度、與導軌基準側面同側的滑塊側面對導軌基準側面的平行度等。同時，還需要對導軌滑塊的綜合精度進行檢驗，包括滑塊上頂面與導軌基準底面高度H的極限偏差、同一平面上多個滑塊頂面高度H的變動量等。這些精度參數的嚴格控制，確保了重載法蘭導軌滑塊在運行過程中的高精度和穩定性。

五、應用與維護

在實際應用中，重載法蘭導軌滑塊需要承受極高的載荷和惡劣的工作環境。為了確保其長期穩定運行，需要加強維護和保養工作。定期對重載法蘭導軌滑塊進行檢查和保養，及時發現和處理潛在問題。加強潤滑和防塵措施，減少環境因素對重載法蘭導軌滑塊的影響。通過科學的維護和保養措施，可以延長重載法蘭導軌滑塊的使用壽命，提高其性能穩定性，從而確保機械設備的整體性能。

結論

綜上所述，提高重載法蘭導軌滑塊運行精度的關鍵技術包括材料選擇、結構設計、潤滑系統、制造工藝與精度控制以及應用與維護等方面。通過選用高性能材料、優化結構設計、完善潤滑系統以及采用先進的制造工藝和精度控制方法，可以確保重載法蘭導軌滑塊在高速運動中保持穩定的運行狀態和高精度的運動軌跡。這些關鍵技術的應用和實施，將為現代化生產提供有力支持，推動重載機械技術的不斷發展和進步。
