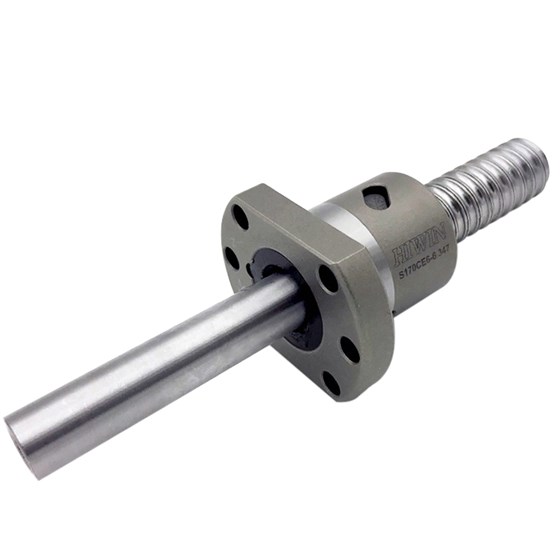

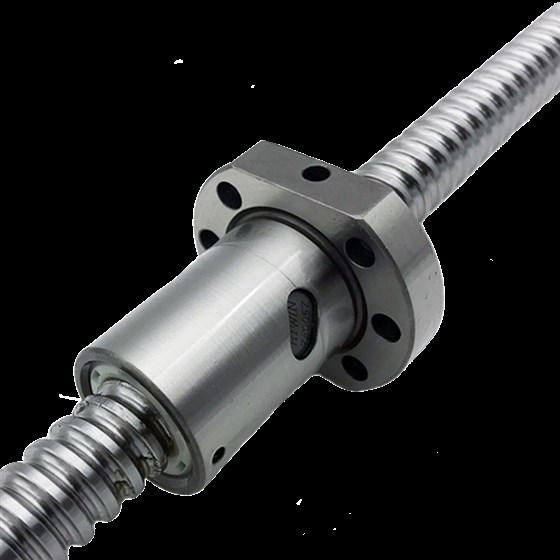

從結構設計來看，上銀滾珠絲杠由螺桿、螺母與滾珠三部分構成。滾珠在螺桿與螺母的螺紋導槽間滾動，將旋轉運動轉化為直線運動，同時實現扭矩與軸向力的雙向轉換。這種點接觸滾動設計使摩擦阻力降至滑動絲杠的1/3，傳動效率高達97%，驅動扭矩僅為傳統滑動絲杠的1/3。通過日本精密設備制造的螺桿與螺母硬度達HRC58-62，滾珠硬度達HRC62-66，配合哥德式四點接觸溝槽設計，既保證了200N·m級的高承載能力，又通過預壓技術消除軸向間隙，實現負間隙剛性增強，定位精度可達亞微米級。
在性能表現上，上銀滾珠絲杠展現出多重優勢。其溫升控制優異，配合預拉伸補償熱變形，確保長時間運行的精度穩定性。大導程設計結合低摩擦特性，可實現100m/min的高速進給，速度漣波控制在1.5%以內，重現性達±1μm。在AOI光學檢測設備中，其與直線電機模組協同工作，通過LMS直線電機驅動Z軸絲桿模組，實現40mm移動200ms內收斂至±1.5μm的次微米級定位精度。
產品線方面，CoolType2重負荷型可承受50kN軸向載荷，SuperS高速系列支持120m/min進給速度，研磨級與轉造級工藝分別滿足精密儀器與批量生產需求。制造過程嚴格控溫控濕，精度等級覆蓋C10至C1級，數字越小代表精度越高，C1級可實現亞微米級微量進給。
如今，上銀滾珠絲杠已成為精密機械的標準配置，其高效、精準、耐用的特性，持續推動著智能制造的邊界拓展，在醫療設備、航空航天等高精尖領域發揮著關鍵作用，詮釋著精密傳動技術的革新之道。
