環境振動對實驗室轉臺的挑戰
實驗室轉臺在運行過程中需模擬高精度動態場景，例如飛行器姿態控制測試需達到微弧度級定位精度，汽車零部件疲勞試驗需持續數千小時穩定運行。然而，外界振動源如空調系統、鄰近設備運行甚至地面交通，均可能通過建筑結構傳遞至轉臺基座。根據《隔振設計規范》，精密轉臺的容許振動值通常低于0.01g（加速度），而未隔振的實驗室環境振動可能達到0.1g以上，導致轉臺輸出信號夾雜噪聲，測試數據偏差率顯著上升。
空氣彈簧減震器的技術優勢
空氣彈簧減震器通過壓縮空氣作為彈性介質，利用氣體可壓縮性實現振動能量的吸收與耗散。其核心優勢體現在三方面：
寬頻隔振能力：傳統金屬彈簧固有頻率較高（約5-10Hz），對低頻振動（如設備共振）隔離效果有限。空氣彈簧通過調節氣壓可實現0.5-5Hz的超低固有頻率，有效衰減0.1-100Hz范圍內的環境振動，滿足轉臺對低頻干擾的嚴苛要求。
動態剛度調節：通過改變氣囊內氣壓，空氣彈簧可實時調整承載能力與剛度特性。例如，在大型三軸轉臺測試中，當負載從空載增至滿載時，系統可自動增壓以維持隔振效率，避免因剛度突變導致共振風險。
無疲勞特性：金屬彈簧在長期交變載荷下易出現疲勞斷裂，而空氣彈簧以氣體為工作介質，無機械接觸磨損，使用壽命可達10年以上，顯著降低維護成本。
典型應用場景與效果
在某航空實驗室的飛行模擬轉臺項目中，采用空氣彈簧減震器后，系統振動傳遞率從45%降至8%，轉臺定位精度提升至±0.5角秒，滿足導彈制導系統測試需求。另一汽車工程中心在零部件耐久性試驗中，通過空氣彈簧將轉臺基座振動加速度控制在0.005g以內，使試驗數據重復性提高至99.2%，縮短研發周期30%。
選型與實施要點
選擇空氣彈簧減震器需綜合考慮載荷能力、振動頻率、安裝空間等因素。例如，高頻振動場景（如光學轉臺）需選用阻尼比≥0.2的型號以快速衰減振動能量；狹小空間安裝則需選擇緊湊型氣囊結構。實施時需通過振動測試儀定位主要振源，采用“主動隔振+被動隔振”組合方案，即在轉臺基座下方布置空氣彈簧陣列，同時對空調、泵機等設備加裝隔振基礎。
從納米級精密測量到噸級重型設備測試，空氣彈簧減震器正以“隱形守護者”的角色，為實驗室轉臺構建起抵御環境振動的“防護盾”，推動科研與工業測試向更高精度、更高可靠性邁進。
銀泰PMI滾珠絲桿-端塞型系列FDDC
銀泰PMI滾珠絲桿- FSIN（轉造級）
上銀HIWIN滾珠絲桿轉造級系列

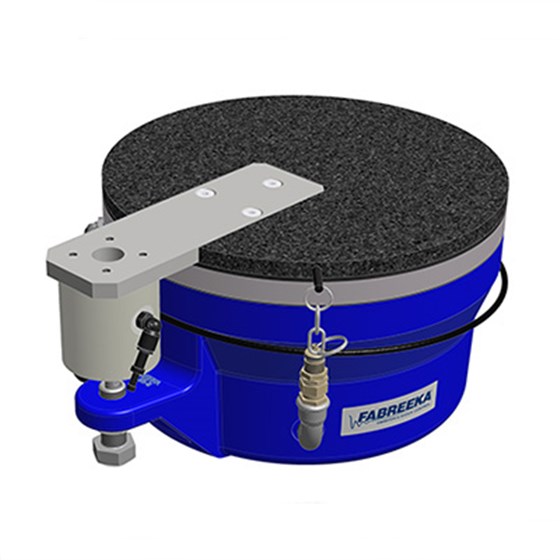

Fabreeka空氣彈簧減震器PAL系列
